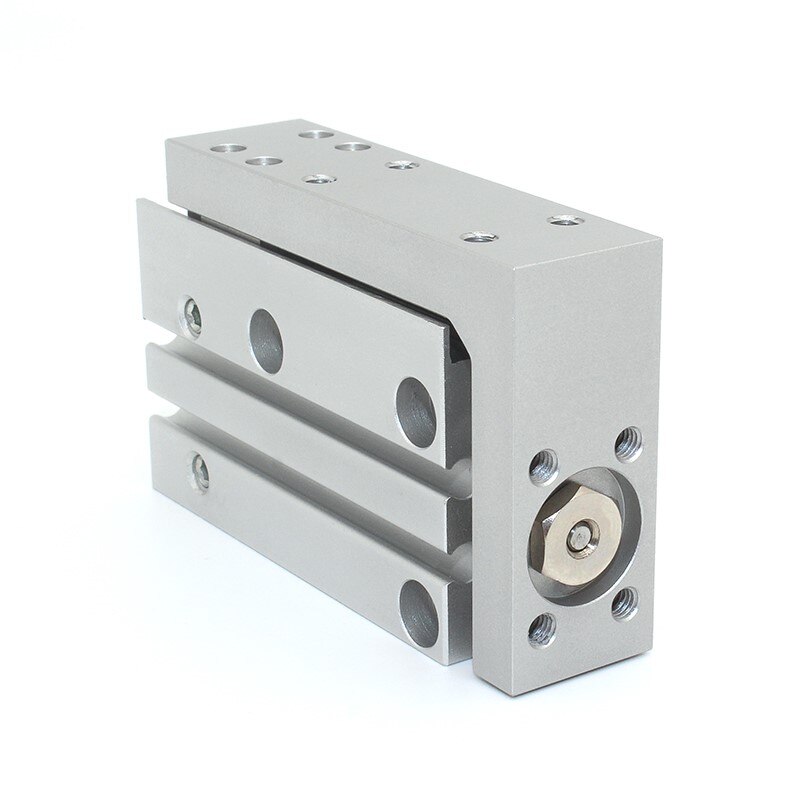

Пневматический цилиндр SMC MXH16-30Z

Пневматический цилиндр SMC MXH16-30Z

Описание

Цилиндр SMC MXH16-30Z – это компактный пневматический цилиндр двойного действия с магнитным поршнем. Применяется в автоматизации производственных процессов, системах позиционирования и других задачах, требующих точного линейного перемещения.

Основные особенности:

• Двойное действие – управление подачей сжатого воздуха с двух сторон.
• Магнитный поршень – совместим с датчиками положения (индуктивными или магнитными).
• Компактный размер – подходит для установки в ограниченном пространстве.
• Высокая надежность – устойчив к износу благодаря качественным материалам.
• Универсальное крепление – стандартные резьбовые отверстия для монтажа.

Технические характеристики

| Параметр | Значение |
|------------------------|-----------------------|
| Тип цилиндра | Двойного действия (DA) |
| Диаметр поршня | 16 мм |
| Ход поршня | 30 мм |
| Рабочее давление | 0,1–1,0 МПа |
| Температура среды | -10…+60 °C |
| Скорость поршня | 50–750 мм/с |
| Крепление | Резьбовое (M5x0.8) |
| Материал корпуса | Алюминий |
| Материал штока | Нержавеющая сталь |
| Магнитный поршень | Да (для датчиков) |
| Стандарт | ISO 6432 |

Парт-номера и совместимые модели

Основные парт-номера:

• MXH16-30Z – базовая модель
• MXH16-30 – без магнитного поршня
• MXH16-30D – с демпфированием

Совместимые датчики положения (магнитные):

• D-M9 (SMC)
• D-A93 (SMC)
• D-C73 (SMC)

Совместимые модели (альтернативы):

• SMC CQ2B16-30D (аналог с демпфером)
• SMC MB1B16-30Z (миниатюрный цилиндр)
• Festo DSNU-16-30-PPV-A (альтернатива от Festo)

Применение

• Автоматизация станков
• Робототехника
• Упаковочное оборудование
• Конвейерные системы
