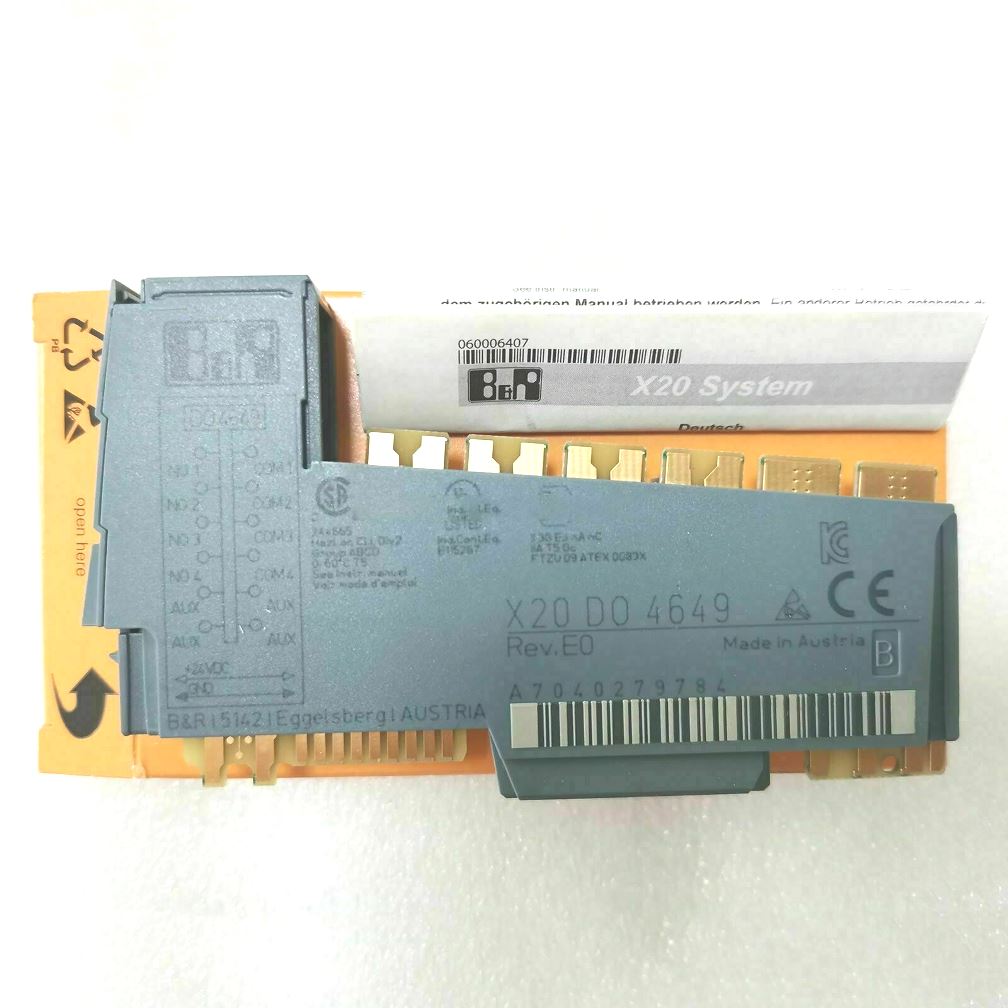

Модуль B&R X20DO4649

Описание модуля B&R X20DO4649

Модуль X20DO4649 от B&R (Bernecker & Rainer) – это цифровой выходной модуль для системы автоматизации X20. Он обеспечивает высокоскоростное переключение нагрузок и совместим с различными устройствами управления.

Основные особенности:

• 16 цифровых выходов с высокой плотностью каналов
• Быстрое переключение и высокая точность управления
• Поддержка различных типов нагрузок (релейные, транзисторные)
• Интеграция в системы Automation Studio
• Надежная работа в промышленных условиях

Технические характеристики

| Параметр | Значение |
|---------------------------|------------------------------|
| Тип выхода | Транзисторный, PNP |
| Количество каналов | 16 |
| Напряжение питания | 24 В DC (±10%) |
| Макс. ток на канал | 0,5 А |
| Общий ток модуля | 4 А |
| Частота переключения | До 100 кГц |
| Защита от перегрузки | Да (ограничение тока) |
| Изоляция каналов | Групповая (по 8 каналов) |
| Подключение | Винтовые клеммы |
| Рабочая температура | 0...+60 °C |
| Степень защиты | IP20 |
| Совместимость | Система X20, Automation Studio |

Парт-номера и совместимые модели

Основной парт-номер:

• X20DO4649 – стандартная версия модуля

Альтернативные и совместимые модели:

• X20DO4622 – 16 цифровых выходов, NPN
• X20DO4632 – 16 выходов, PNP, высокая нагрузочная способность
• X20DO4662 – 8 выходов, PNP, с защитой от КЗ

Совместимые базовые модули и контроллеры:

• X20CP1484, X20CP1584 – компактные контроллеры
• X20BC0083 – шинный контроллер
• X20PS9400 – блок питания
• X20SB – серия системных модулей

Модуль X20DO4649 совместим с Automation Studio 4 и выше, поддерживает протоколы Powerlink, PROFINET, EtherCAT (через соответствующие интерфейсные модули).

Если требуется дополнительная информация по конфигурации или замене, уточните параметры нагрузки и тип управления.
