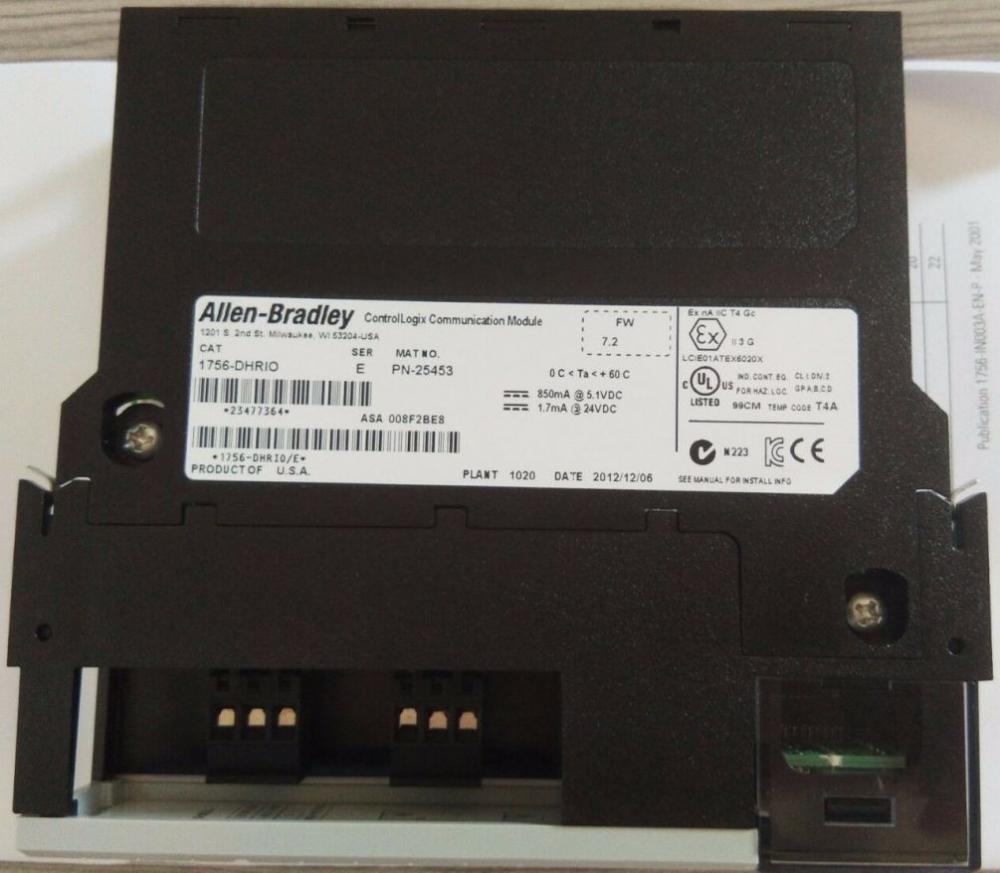

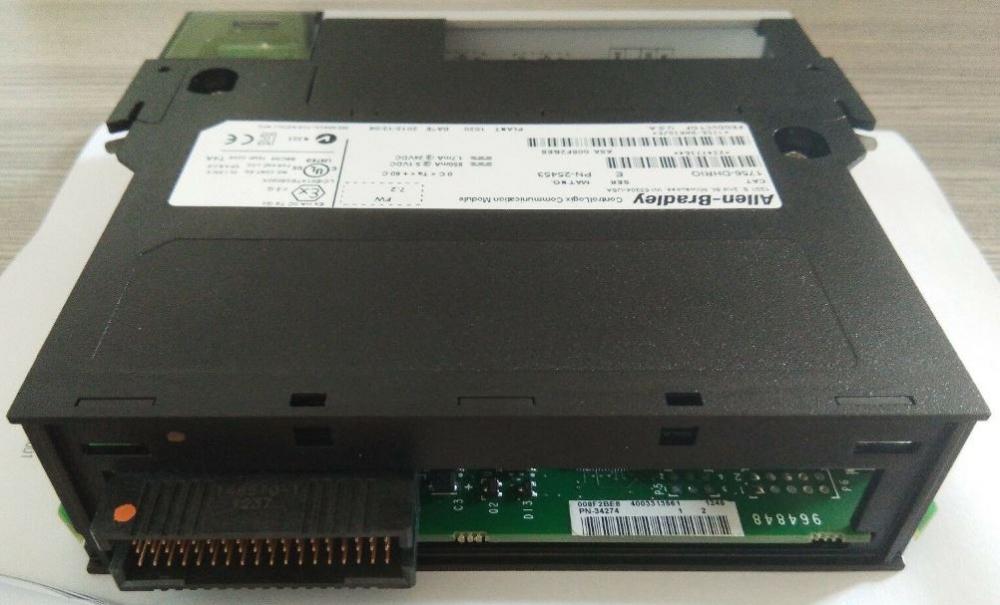

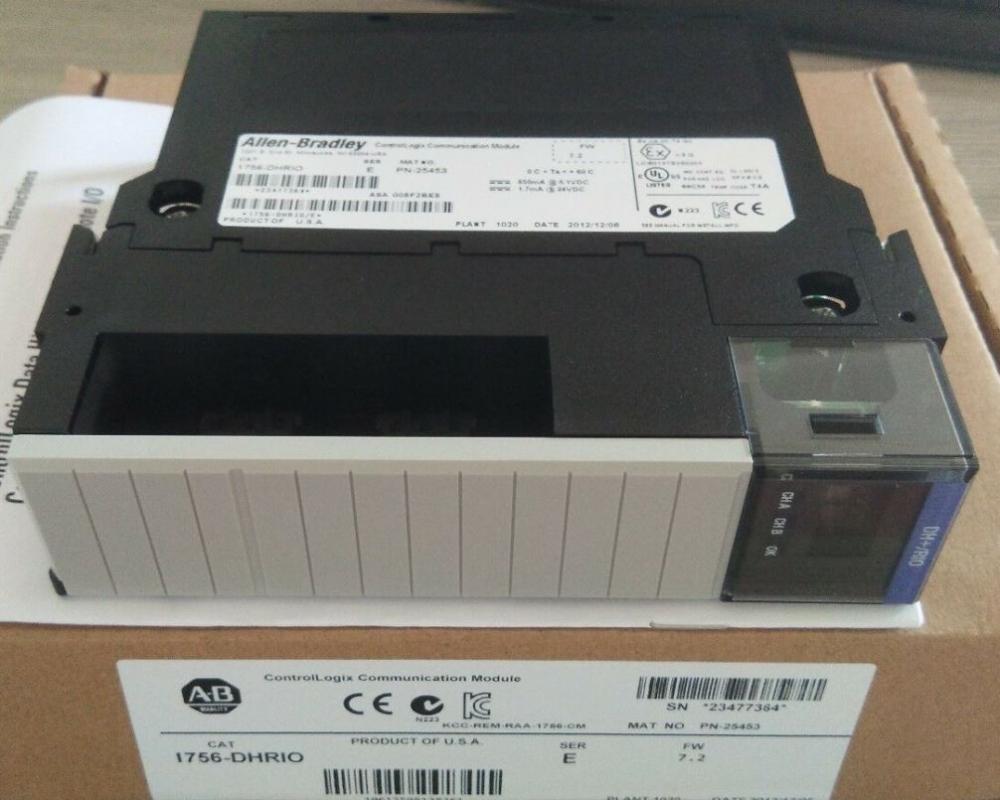

ПЛК AB 1756-DHRIO модуль

Модуль AB 1756-DHRIO – описание и технические характеристики

Описание

Модуль 1756-DHRIO от Allen-Bradley (Rockwell Automation) – это интерфейсный модуль ввода-вывода для контроллеров серии ControlLogix. Он обеспечивает связь между процессором ControlLogix и устройствами, работающими по протоколам DH+ (Data Highway Plus) и Remote I/O (RIO).

Основные функции:

• Поддержка двух независимых каналов (DH+/RIO).
• Возможность конфигурации каждого канала как DH+ или RIO.
• Скорость обмена данными до 230,4 Кбит/с (DH+) и 57,6 Кбит/с (RIO).
• Совместимость с устаревшими системами на базе PLC-5, SLC 500, PanelView.

Технические характеристики

| Параметр | Значение | |----------|----------| | Тип интерфейса | DH+ (Data Highway Plus), Remote I/O (RIO) | | Количество каналов | 2 (независимых, настраиваемых) | | Скорость передачи (DH+) | до 230,4 Кбит/с | | Скорость передачи (RIO) | до 57,6 Кбит/с | | Протоколы | DH+, Remote I/O | | Напряжение питания | 5 В (от шины ControlLogix) | | Потребляемый ток | 800 мА (макс.) | | Температура эксплуатации | 0…60°C | | Степень защиты | IP20 | | Совместимые процессоры | ControlLogix 1756-Lxx, 1756-L7x | | Подключение | 9-контактный D-Sub (DH+), 3-контактный Phoenix (RIO) |

Парт-номера (Part Numbers)

• 1756-DHRIO (базовая модель)
• 1756-DHRIO/A (модификация с обновленной прошивкой)

Совместимые устройства и системы

Модуль 1756-DHRIO предназначен для интеграции с:

Контроллеры:

• ControlLogix (1756-L1, 1756-L55, 1756-L61, 1756-L7x)
• PLC-5 (через DH+)
• SLC 500 (через RIO)

Периферия:

• Панели оператора (PanelView Standard, PanelView Plus)
• Устройства с интерфейсом DH+ (A-B Drives, HMI)
• Удаленные стойки I/O (через Remote I/O)

Применение

Модуль 1756-DHRIO используется для:

• Миграции с PLC-5/SLC 500 на ControlLogix без замены всей инфраструктуры.
• Подключения устаревших устройств к современным ПЛК.
• Организации распределенных систем ввода-вывода.

Примечание: В новых проектах рекомендуется использовать более современные решения (EtherNet/IP, ControlNet), так как DH+/RIO считаются устаревшими.
