ПЛК AB 1762-IF2OF2 модуль

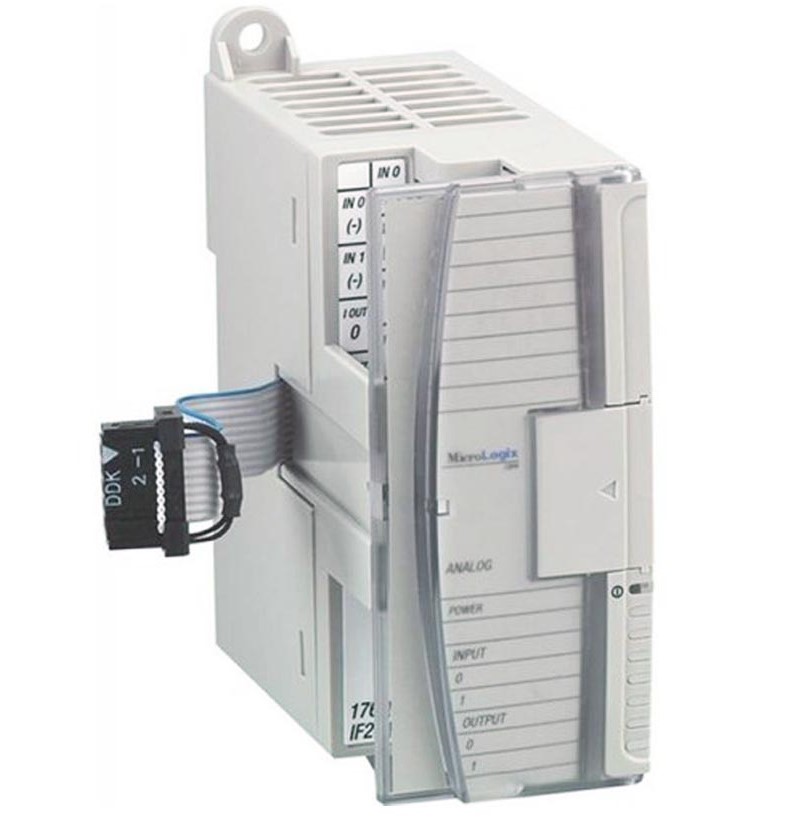

Описание модуля AB 1762-IF2OF2

Модуль 1762-IF2OF2 — это аналоговый модуль ввода/вывода от Allen-Bradley (Rockwell Automation), предназначенный для использования с контроллерами серии MicroLogix 1200 и 1400. Он обеспечивает два аналоговых входа и два аналоговых выхода, что позволяет интегрировать в систему датчики и исполнительные механизмы с аналоговыми сигналами.

Технические характеристики

Аналоговые входы (2 канала)

• Типы сигналов:
  • Напряжение: 0–10 В, ±10 В
  • Ток: 0–20 мА, 4–20 мА
• Разрешение: 12 бит
• Точность:
  • Напряжение: ±0,3% полной шкалы
  • Ток: ±0,5% полной шкалы
• Входное сопротивление:
  • Напряжение: ≥ 1 МОм
  • Ток: 250 Ом

Аналоговые выходы (2 канала)

• Типы сигналов:
  • Напряжение: 0–10 В, ±10 В
  • Ток: 0–20 мА, 4–20 мА
• Разрешение: 12 бит
• Точность:
  • Напряжение: ±0,5% полной шкалы
  • Ток: ±0,5% полной шкалы
• Максимальная нагрузка:
  • Ток: 500 Ом (для 20 мА)

Общие параметры

• Напряжение питания: 24 В DC (через корзину контроллера)
• Гальваническая развязка: 500 В (между входами/выходами и логикой)
• Скорость обновления данных: 10 мс на канал
• Рабочая температура: 0…60 °C
• Защита от перегрузки: Да (автоматическое отключение при превышении)

Парт-номера и совместимые модели

Парт-номера

• 1762-IF2OF2 (основной номер модуля)
• 1762-IF2OF2/A (альтернативные версии, если есть)

Совместимые контроллеры

• MicroLogix 1200 (серия 1762)
• MicroLogix 1400 (серия 1766)

Совместимые корзины (Chassis)

• 1762-xxxx (корзины для MicroLogix 1200/1400)

Применение

Модуль используется в системах автоматизации для:

• Управления скоростью двигателей (частотными преобразователями)
• Контроля температуры, давления, уровня
• Регулирования технологических процессов

Если требуется более современный аналог, можно рассмотреть CompactLogix или ControlLogix с модулями 1756-IF16 / 1756-OF8.
