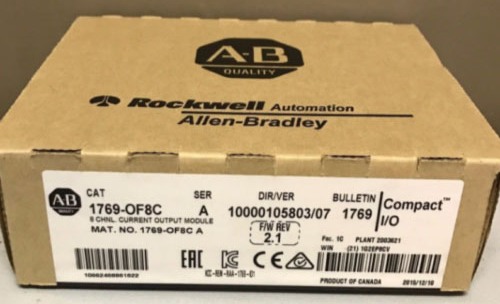

ПЛК AB 1769-OF8C модуль

Описание модуля AB 1769-OF8C

1769-OF8C – это компактный аналоговый выходной модуль от Allen-Bradley (Rockwell Automation), предназначенный для работы в системах автоматизации на базе контроллеров CompactLogix. Модуль преобразует цифровые сигналы от ПЛК в аналоговые (ток или напряжение) для управления исполнительными устройствами: частотными преобразователями, клапанами, регуляторами и т.д.

Технические характеристики

Основные параметры:

• Тип сигналов на выход:
  • Напряжение: ±10 В, 0–10 В, 0–5 В
  • Ток: 0–20 мА, 4–20 мА
• Количество каналов: 8 независимых выходов
• Разрешение: 16 бит (включая знак для двуполярных сигналов)
• Точность: ±0.3% от полного диапазона (при 25°C)
• Гальваническая развязка: 250 В (между каналами и землей)
• Скорость обновления: 2 мс на все каналы (макс.)
• Защита от КЗ и перегрузки: Да (автоматическое отключение)
• Потребляемая мощность: 85 мА от шины (5 В), 160 мА (24 В)

Механические и экологические:

• Рабочая температура: 0…60°C
• Класс защиты: IP20 (требуется установка в шкаф)
• Размеры (Ш×В×Г): 90×87×35 мм
• Вес: 200 г

Совместимость:

• Платформы:
  • CompactLogix 5370 (например, L2, L3 серии)
  • Compact GuardLogix (безопасные системы)
• Среда программирования: Studio 5000 Logix Designer (версии зависят от ревизии модуля)

Парт-номера и ревизии

• Основной номер: 1769-OF8C
• Ревизии:
  • 1769-OF8C/A (более ранние версии)
  • 1769-OF8C/B (обновленная аппаратная ревизия)

Совместимые модули и корзины:

• Базовые модули:
  • 1769-ECR (корзина на 4/8 слотов)
  • 1769-ECL (компактная корзина)
• Блоки питания:
  • 1769-PB2, 1769-PB4 (24 В DC)
• Смежные модули ввода/вывода:
  • 1769-IF8 (аналоговый вход)
  • 1769-IQ16 (дискретный вход)

Примечания

1. Конфигурация: Настройка диапазонов сигналов выполняется через Studio 5000.
2. Подключение: Используйте экранированные кабели для снижения помех.
3. Аппаратные ограничения: Не поддерживает Hot-Swap (замена "на ходу").

Модуль 1769-OF8C – надежное решение для задач, требующих точного аналогового управления в компактных системах Automatio.
