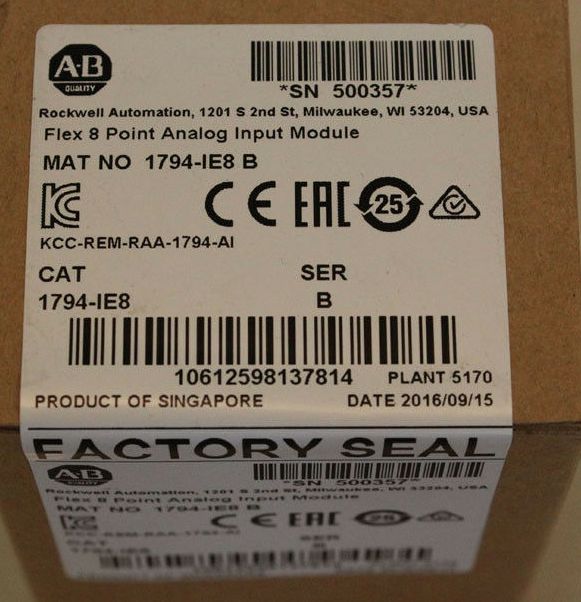

ПЛК AB 1794-IE8 FLEX модуль

Описание модуля Allen-Bradley 1794-IE8

1794-IE8 — это 8-канальный аналоговый модуль ввода (FLEX I/O) от Allen-Bradley (Rockwell Automation). Он предназначен для работы в системах автоматизации и обеспечивает преобразование аналоговых сигналов (ток/напряжение) в цифровые данные для ПЛК. Модуль относится к серии FLEX I/O и совместим с контроллерами ControlLogix, CompactLogix, MicroLogix через соответствующие адаптеры.

Технические характеристики

| Параметр | Значение | |-----------------------------|-------------| | Тип модуля | Аналоговый ввод (8 каналов) | | Типы входных сигналов | ±10 В, 0–10 В, ±5 В, 0–5 В, 1–5 В, 0–20 мА, 4–20 мА | | Разрешение | 16 бит (включая знак) | | Точность | ±0,1 % от полной шкалы (при 25 °C) | | Скорость обновления | 10 мс на канал (все каналы — 80 мс) | | Гальваническая развязка | 30 В постоянного/переменного тока | | Питание модуля | От шины FLEX I/O (5 В, 100 мА) | | Подключение | Винтовые клеммы (1794-TB3/TB3S) | | Рабочая температура | 0…60 °C (32…140 °F) | | Степень защиты | IP20 | | Совместимость | ControlLogix, CompactLogix, MicroLogix (с адаптерами 1794-ACN, 1794-ADN и др.) |

Парт-номера и совместимые модели

Основные парт-номера

• 1794-IE8 – Базовый модуль (8 аналоговых входов)
• 1794-IE8/A – Альтернативная версия (может отличаться прошивкой)
• 1794-TB3 – Терминальная колодка для подключения (3-проводные датчики)
• 1794-TB3S – Терминальная колодка (для экранированных кабелей)

Совместимые адаптеры

• 1794-ACN15 – Адаптер ControlNet
• 1794-ADN – Адаптер DeviceNet
• 1794-AENT – Адаптер EtherNet/IP
• 1794-ASB – Адаптер Remote I/O

Совместимые контроллеры

• ControlLogix (серии 1756)
• CompactLogix (серии 1769, 5069)
• MicroLogix (через 1769-ADN или аналоги)
• PLC-5, SLC 500 (с соответствующими адаптерами)

Применение

Модуль используется для:

• Подключения датчиков (температуры, давления, расхода и т. д.)
• Систем мониторинга и управления технологическими процессами
• Интеграции в распределенные системы управления (DCS)

Модуль поддерживает Studio 5000, RSLogix 5000, FactoryTalk View для конфигурации.

Если нужны дополнительные данные (схемы подключения, аналоги), уточните!
