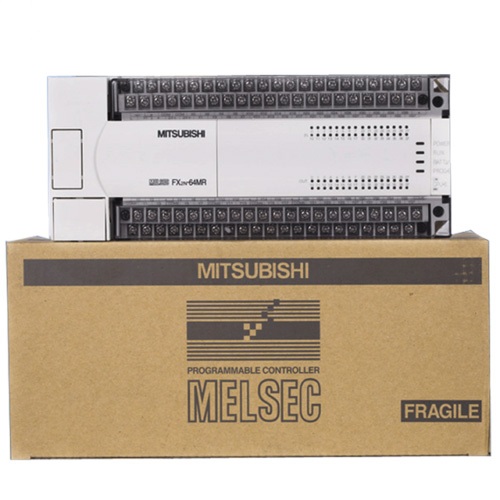

ПЛК Mitsubishi FX2N-64MR-001

Описание и технические характеристики ПЛК Mitsubishi FX2N-64MR-001

Mitsubishi FX2N-64MR-001 – это компактный программируемый логический контроллер (ПЛК) серии FX2N, обладающий высокой производительностью и широкими возможностями для автоматизации промышленных процессов.

Основные особенности:

• Тип контроллера: релейный выход (R – Relay).
• Количество входов/выходов: 32 входа (X) + 32 выхода (Y) (встроенные).
• Расширяемость: поддерживает подключение дополнительных модулей ввода-вывода и специальных модулей (аналоговых, счетчиков, модулей связи и т. д.).
• Программирование: через среду GX Developer или GX Works2 (Melsoft).
• Коммуникации: RS-485/422 (требует дополнительных модулей, например FX2N-485-BD).
• Память: 8К шагов (емкость программы).
• Скорость обработки команд: 0.08 мкс на базовую инструкцию.

Технические характеристики

| Параметр | Значение |
|-----------------------------|--------------------------------------|
| Тип выхода | Релейный (R) |
| Количество входов (X) | 32 (DC 24V) |
| Количество выходов (Y) | 32 (реле, 250V AC/30V DC, 2A) |
| Потребляемая мощность | ~50 ВА (с релейными выходами) |
| Напряжение питания | 100–240V AC (50/60 Гц) |
| Рабочая температура | 0–55°C |
| Степень защиты | IP20 (требуется установка в шкаф) |
| Программная память | 8К шагов |
| Таймеры/счетчики | 256 таймеров, 235 счетчиков |
| Скроконтроллер | 16-разрядный RISC-процессор |
| Скорость выполнения | 0.08 мкс/команда (MOV) |

Парт-номера и совместимые модели

Основной парт-номер:

• FX2N-64MR-001 (релейный выход, 32 вх/32 вых, 240V AC питание).

Совместимые модули расширения:

• Модули ввода-вывода:

  • FX2N-16EX (16 цифровых входов)
  • FX2N-16EYR (16 релейных выходов)
  • FX2N-32ER (16 входов + 16 релейных выходов)

• Аналоговые модули:

  • FX2N-4AD (4 аналоговых входа)
  • FX2N-2DA (2 аналоговых выхода)

• Коммуникационные модули:

  • FX2N-485-BD (RS-485 интерфейс)
  • FX2N-232-BD (RS-232 интерфейс)

• Специальные модули:

  • FX2N-1PG (позиционирование, 1 ось)
  • FX2N-10GM (управление сервоприводами)

Совместимые модели ПЛК (аналоги и модернизированные версии):

• FX3U (совместим с большинством модулей FX2N)
• FX3G (частичная совместимость)
• FX5U (требует адаптера FX5-CNV-BUS)

Заключение

Mitsubishi FX2N-64MR-001 – надежный и универсальный ПЛК с релейными выходами, подходящий для автоматизации различных производственных процессов. Благодаря широкой совместимости с модулями расширения, он остается востребованным решением, несмотря на появление более новых серий (FX3U, FX5U).

Если требуется модернизация, рекомендуется переход на FX3U-64MR/ES, который обладает большей производительностью и расширенной памятью.
