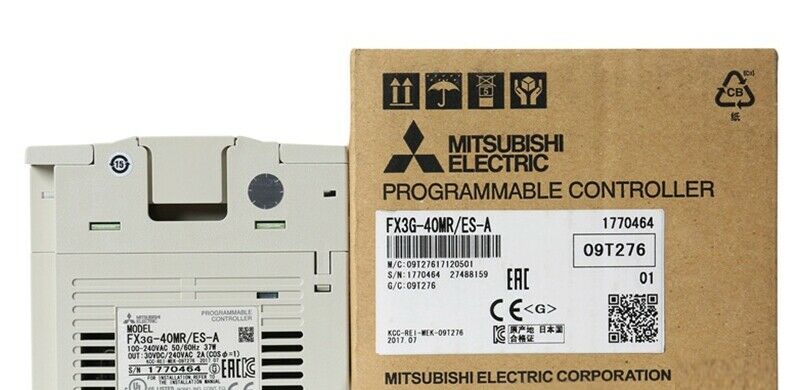

ПЛК Mitsubishi FX3G-40MR/ES-A

Описание Mitsubishi FX3G-40MR/ES-A

ПЛК FX3G-40MR/ES-A – это компактный программируемый логический контроллер (ПЛК) серии Mitsubishi FX3G, предназначенный для автоматизации промышленных процессов. Эта модель относится к базовому исполнению с 40 входами/выходами (24 входа, 16 релейных выходов) и встроенной Ethernet-поддержкой (ES-A).

Контроллер отличается высокой надежностью, простотой программирования (поддерживает GX Works2) и совместимостью с широким спектром модулей расширения.

Технические характеристики

| Характеристика | Значение |
|-----------------------------|--------------|
| Тип контроллера | FX3G-40MR/ES-A |
| Количество входов | 24 (24VDC, sink/source) |
| Количество выходов | 16 (релейные, 250VAC/30VDC, 2A) |
| Память программы | 32 Кб (16K шагов) |
| Тип процессора | 32-битный RISC |
| Скорость обработки | 0.21 мкс/команда (LD) |
| Коммуникационные порты | Встроенный Ethernet (ES-A), RS-422/485 (программирование) |
| Расширение | До 256 I/O (с модулями расширения) |
| Поддерживаемые протоколы| Modbus RTU, ASCII, CC-Link (опционально) |
| Рабочая температура | -10°C ~ 55°C |
| Питание | 100-240VAC (50/60Hz) |
| Габариты (Ш×В×Г) | 150 × 90 × 86 мм |
| Вес | 0.8 кг |

Парт-номера и совместимые модели

Основные парт-номера FX3G-40MR/ES-A:

• FX3G-40MR/ES-A (базовая модель)
• FX3G-EEPROM-16 (доп. память EEPROM)
• FX3G-CNV-ADP (адаптер для подключения модулей FX2NC)

Совместимые модули расширения:

• Входы/выходы:
  • FX2N-8ER (4 входа, 4 релейных выхода)
  • FX2N-16EX (16 входов)
  • FX2N-16EYR (16 релейных выходов)
• Аналоговые модули:
  • FX3U-4AD (4 аналоговых входа)
  • FX3U-4DA (4 аналоговых выхода)
• Коммуникационные модули:
  • FX3G-485-BD (RS-485 интерфейс)
  • FX3G-232-BD (RS-232 интерфейс)
  • FX3G-ENET-ADP (Ethernet-адаптер, если встроенного недостаточно)

Совместимые аксессуары:

• Кабели программирования: USB-SC09-FX, FX-USB-AW
• Источники питания: FX3G-1PSU-5V (доп. питание)

Совместимость с другими ПЛК Mitsubishi

• FX3U (более мощные контроллеры, совместимость по модулям)
• FX5U (новое поколение, но требует адаптации программ)
• FX3GC (компактные аналоги с похожей архитектурой)

FX3G-40MR/ES-A – это надежное решение для средних задач автоматизации с возможностью масштабирования.

Если нужны дополнительные модули или уточнения – спрашивайте! 🚀
