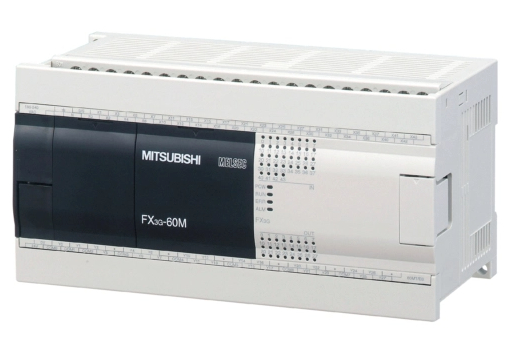

ПЛК Mitsubishi FX3G-60MR/ES-A

Описание и технические характеристики Mitsubishi FX3G-60MR/ES-A

Mitsubishi FX3G-60MR/ES-A — это компактный программируемый логический контроллер (ПЛК) серии FX3G, предназначенный для автоматизации промышленных процессов. Модель обладает высокой производительностью, расширенными функциями и совместимостью с широким спектром модулей расширения.

Основные характеристики:

| Параметр | Значение |
|----------|----------|
| Тип ПЛК | FX3G-60MR/ES-A |
| Количество входов | 36 (24V DC, sink/source) |
| Количество выходов | 24 (релейные) |
| Объем памяти программы | 32 Кб |
| Рабочая частота процессора | 40 МГц |
| Скорость выполнения команд | 0.21 мкс (LD-команда) |
| Тип питания | 100–240V AC (±10%), 50/60 Гц |
| Потребляемая мощность | 40 Вт |
| Коммуникационные порты | Встроенный RS-422/485 (программирование), возможность подключения FX3U-USB-BD (USB) |
| Расширение | До 256 I/O (с модулями расширения FX2N/FX3U) |
| Счетчики/таймеры | 256 (T0–T255), 32-битные счетчики (C200–C255) |
| Встроенные функции | PID, высокоскоростные счетчики (до 100 кГц), обработка прерываний |
| Рабочая температура | −10°C ... +55°C |
| Степень защиты | IP20 (защита от пыли) |

Парт-номера и совместимые модели

1. Основные парт-номера FX3G-60MR/ES-A

• FX3G-60MR/ES-A – базовая модель
• FX3G-60MR-DS – версия с питанием 24V DC
• FX3G-EEPROM-16 – модуль EEPROM для резервного копирования

2. Совместимые модули расширения:

• FX2N-16EX – 16 входов 24V DC
• FX2N-16EYR – 16 релейных выходов
• FX2N-32ER – 16 входов + 16 релейных выходов
• FX3U-4AD – 4-канальный аналоговый вход
• FX3U-4DA – 4-канальный аналоговый выход
• FX3U-232-BD – модуль RS-232C
• FX3U-USB-BD – модуль USB для программирования

3. Совместимые кабели и ПО:

• USB-SC09-FX – кабель для программирования (USB ↔ RS-422)
• GX Works2 – среда разработки для программирования FX3G

Примечания по совместимости

• FX3G совместим с большинством модулей FX2N и FX3U, но не поддерживает некоторые высокоскоростные модули FX3U (например, FX3U-4HSX-ADP).
• Для расширенной функциональности рекомендуется использовать FX3U или FX5U.

Если нужны дополнительные уточнения, спрашивайте! 🚀
