ПЛК Mitsubishi FX3U-485-BD

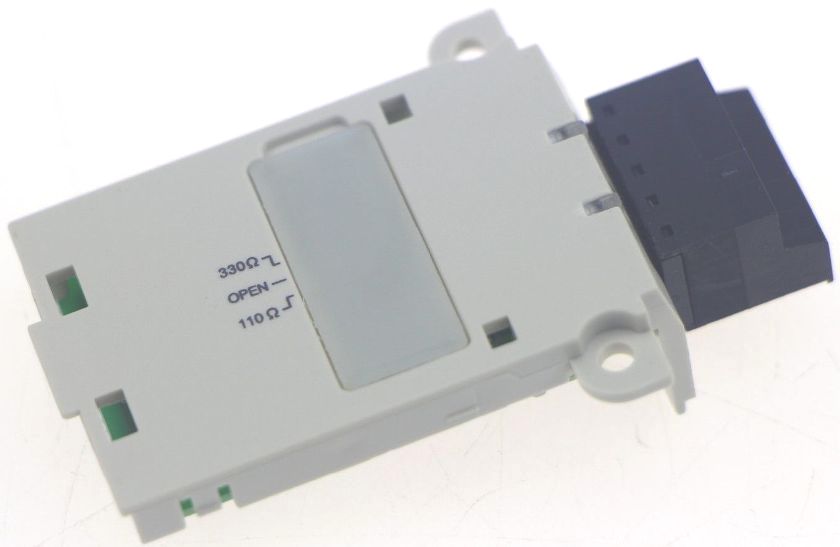

Описание модуля Mitsubishi FX3U-485-BD

Модуль FX3U-485-BD — это коммуникационный интерфейс для программируемых логических контроллеров (ПЛК) серии Mitsubishi FX3U, обеспечивающий связь по стандарту RS-485. Он предназначен для организации сетевого взаимодействия между ПЛК, подключения к устройствам HMI (панелям оператора), SCADA-системам, частотным преобразователям и другим устройствам, поддерживающим протоколы MODBUS RTU, N:N Network, Parallel Link и др.

Модуль устанавливается непосредственно на корпус ПЛК FX3U через специальный разъём, не требуя дополнительного монтажного пространства.

Технические характеристики

| Параметр | Значение | |-----------------------------|--------------| | Тип интерфейса | RS-485 (полудуплексный) | | Скорость обмена | 300–115200 бит/с | | Макс. длина линии | До 500 м (зависит от скорости) | | Протоколы связи | MODBUS RTU (ведущий/ведомый), N:N Network, Parallel Link, Computer Link (протокол Mitsubishi) | | Гальваническая развязка | Нет | | Питание | От ПЛК FX3U (5 В) | | Подключение | Винтовые клеммы (2 провода: DA, DB) + земля (DG) | | Рабочая температура | -20…+60 °C | | Совместимые ПЛК | FX3U, FX3UC (с ограничениями) |

Парт-номера и совместимые модели

Основной парт-номер:

• FX3U-485-BD (основной модуль)

Совместимые ПЛК:

• FX3U (все модели, включая FX3U-16, FX3U-32, FX3U-64, FX3U-128)
• FX3UC (требуется дополнительный адаптер, так как у FX3UC другой форм-фактор)

Аналоги и доп. оборудование:

• FX3U-485ADP (адаптер для FX3UC)
• FX2N-485-BD (для FX2N, но несовместим с FX3U!)
• USB-485-MIT (конвертер для подключения к ПК)

Применение

• Обмен данными между несколькими ПЛК FX3U в сети N:N.
• Подключение к SCADA-системам через MODBUS RTU.
• Управление частотными преобразователями (например, Mitsubishi FR-A800).
• Связь с панелями оператора Mitsubishi GOT.

Важно:

• Для работы с FX3UC требуется адаптер FX3U-485ADP.
• Модуль не поддерживает RS-422 (только RS-485).
• Максимальное число устройств в сети зависит от протокола (например, в N:N — до 8 ПЛК).

Если вам нужно подключить FX3U к Ethernet, рассмотрите FX3U-ENET-L или FX3U-ENET-ADP.
