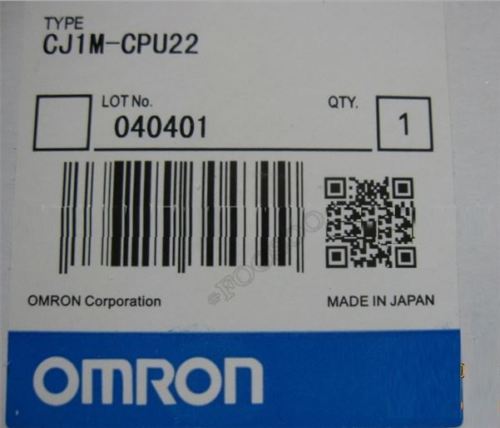

ПЛК CJ1M-CPU22

Описание ПЛК CJ1M-CPU22

CJ1M-CPU22 – это компактный программируемый логический контроллер (ПЛК) серии CJ1M от Omron, предназначенный для автоматизации промышленных процессов. Это экономичное решение с хорошей производительностью, подходящее для небольших и средних систем управления.

Контроллер поддерживает циклическое выполнение программ, обработку цифровых и аналоговых сигналов, а также работу с различными модулями расширения серии CJ1.

Технические характеристики

| Параметр | Значение |
|----------------------------|--------------|
| Производитель | Omron |
| Серия | CJ1M |
| Модель | CJ1M-CPU22 |
| Тип процессора | 16-битный |
| Объем памяти | 10 КБ (для программы) |
| Макс. число шагов | 10 000 (включая подпрограммы) |
| Время цикла | ~0,5 мкс на команду (LD) |
| Количество I/O (макс.) | 320 точек (с расширением) |
| Коммуникации | • Встроенный порт RS-232C (для программирования)
• Поддержка Controller Link, DeviceNet (через модули расширения) |
| Таймеры/Счетчики | 512 таймеров, 512 счетчиков |
| Рабочая температура | 0…55°C |
| Напряжение питания | 24 В DC (±15%) |
| Потребляемый ток | ~0,5 А |
| Размеры (Ш×В×Г) | 31 × 90 × 65 мм |

Совместимые модули расширения

Контроллер CJ1M-CPU22 совместим с модулями серии CJ1, включая:

• Цифровые входы/выходы:
  • CJ1W-ID211 (16 входов DC)
  • CJ1W-OD211 (16 выходов транзисторных)
• Аналоговые модули:
  • CJ1W-AD041 (4 аналоговых входа)
  • CJ1W-DA041 (4 аналоговых выхода)
• Коммуникационные модули:
  • CJ1W-SCU21 (RS-232C/422/485)
  • CJ1W-CLK21 (Controller Link)
  • CJ1W-DRM21 (DeviceNet Master)

Парт-номера и аналоги

• Основной модуль CPU:
  • CJ1M-CPU22 (базовая модель)
• Аналоги и замены:
  • CJ1M-CPU21 (менее производительная версия)
  • CJ1M-CPU23 (более новая версия с улучшенной памятью)
  • CJ2M-CPU3x (более современные аналоги из серии CJ2M)

Примечания

• Программное обеспечение: Для программирования используется CX-Programmer (входит в состав CX-One).
• Совместимость с другими сериями: Возможно подключение к CP1E/CP1L через сетевые модули, но с ограничениями.
• Замена: В новых проектах рекомендуется использовать CJ2M или NX/NJ-серии.

Если нужна дополнительная информация по конфигурациям или протоколам – уточняйте!
