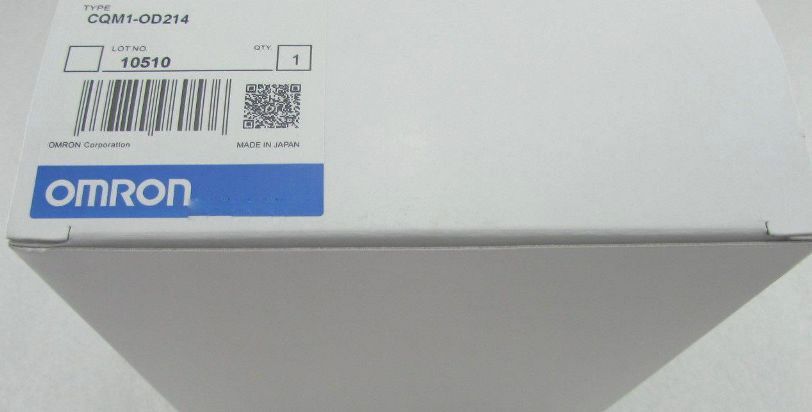

ПЛК CQM1-OD214

Описание и технические характеристики модуля CQM1-OD214

Производитель: Omron (серия CQM1)
Тип модуля: Цифровой выходной модуль (релейный)
Назначение: Управление нагрузками переменного/постоянного тока в системах автоматизации на базе ПЛК серии CQM1.

Технические характеристики

| Параметр | Значение | |-----------------------------|------------------------------------------| | Количество выходов | 8 (изолированных) | | Тип выходов | Релейные (механические реле) | | Макс. ток нагрузки | 2 А на канал | | Напряжение коммутации | 250 В AC / 30 В DC | | Изоляция | Гальваническая между выходами и ПЛК | | Срок службы реле | ~100,000 циклов (при номинальной нагрузке)| | Потребляемая мощность | ~50 мА (от шины ПЛК) | | Подключение | Съемные клеммы (винтовые зажимы) | | Рабочая температура | 0°C ... +55°C | | Степень защиты | IP20 (внутри шкафа) |

Совместимые модели ПЛК

Модуль CQM1-OD214 совместим со следующими контроллерами Omron:

• CQM1-CPU11
• CQM1-CPU21
• CQM1-CPU41
• CQM1-CPU42
• CQM1-CPU43
• CQM1-CPU44
• CQM1H-CPU11
• CQM1H-CPU21
• CQM1H-CPU51
• CQM1H-CPU61

Парт-номера и аналоги

• CQM1-OD214 (основной номер)
• CQM1-OD212 (аналог с 12 выходами, но другим типом реле)
• G7T-1A1-PUBJ (реле, используемые в модуле, для замены)

Примечания

1. Применение: Модуль подходит для управления соленоидами, малыми двигателями, сигнальными лампами и другими нагрузками.
2. Ограничения: Не рекомендуется для высокочастотного переключения (>1 Гц) из-за механических реле.

Для замены в современных системах рекомендуется рассмотреть модули серии CJ1W-OC (для ПЛК CJ1) или NX-OC (для Sysmac).

Если нужен точный аналог для специфического применения, уточните параметры нагрузки.
