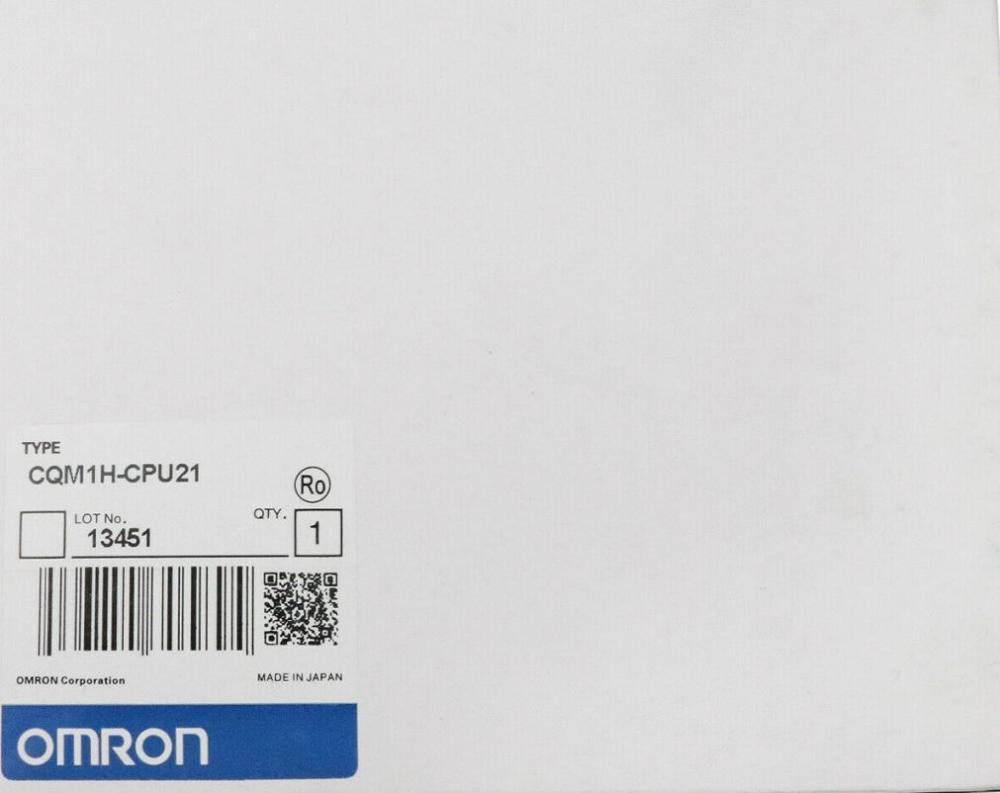

ПЛК CQM1H-CPU21

ПЛК Omron CQM1H-CPU21 – описание, технические характеристики и совместимость

Описание

ПЛК CQM1H-CPU21 от Omron – это компактный программируемый логический контроллер из серии CQM1H, предназначенный для автоматизации небольших и средних систем управления. Он обладает высокой надежностью, простотой программирования и широкими возможностями расширения за счет модулей ввода-вывода.

Этот контроллер подходит для промышленных применений, таких как управление станками, конвейерами, системами вентиляции и освещения.

Технические характеристики

| Параметр | Значение | |------------------------------|--------------| | Тип процессора | 8-разрядный микропроцессор | | Объем памяти программы | 3,2 Кбайт (UM) + 1 Кбайт (DM) | | Скорость выполнения команд | 0,625 мкс (для LD-команды) | | Количество шагов программы | До 3,2 тыс. шагов | | Встроенные I/O | Нет (требуются модули расширения) | | Макс. количество модулей | До 11 модулей ввода-вывода | | Коммуникационные порты | Встроенный RS-232C (программирование и HMI) | | Поддерживаемые протоколы | Host Link (Sysmac Way), NT Link (для HMI Omron) | | Таймеры/счетчики | 256 (TIM/CNT) + 512 (TIMH/CNTR) | | Питание | 24 В DC (±15%) | | Потребляемый ток | 0,25 А (при 24 В) | | Рабочая температура | 0…55 °C | | Степень защиты | IP20 (для установки в шкаф) |

Парт-номера и совместимые модели

Основные парт-номера

• CQM1H-CPU21 – базовый процессорный модуль
• CQM1H-PLB21 – интерфейсная плата для подключения к сети Controller Link
• CQM1H-SCB41 – последовательный коммуникационный модуль (RS-232C/RS-422A/485)

Совместимые модули ввода-вывода

• Цифровые входы:
  • CQM1H-ID211 (16 входов, 24 В DC)
  • CQM1H-ID212 (32 входа, 24 В DC)
• Цифровые выходы:
  • CQM1H-OC211 (16 выходов, релейные)
  • CQM1H-OD211 (16 выходов, транзисторные, 24 В DC)
• Аналоговые модули:
  • CQM1H-AD041 (4 аналоговых входа, 0-10 В / 4-20 мА)
  • CQM1H-DA021 (2 аналоговых выхода, 0-10 В / 4-20 мА)

Совместимые устройства HMI (панели оператора)

• NT5Z, NT11, NT21, NT31 (Omron серии NT)

Программное обеспечение

• CX-Programmer (входит в пакет CX-One) – для программирования на языке Ladder, STL и FBD

Заключение

ПЛК CQM1H-CPU21 – это надежное решение для малых систем автоматизации с возможностью гибкого расширения. Он совместим с широким спектром модулей ввода-вывода Omron и поддерживает связь с HMI-панелями.

Если требуется более современная альтернатива, можно рассмотреть серии CP1E или CJ2M от Omron.
