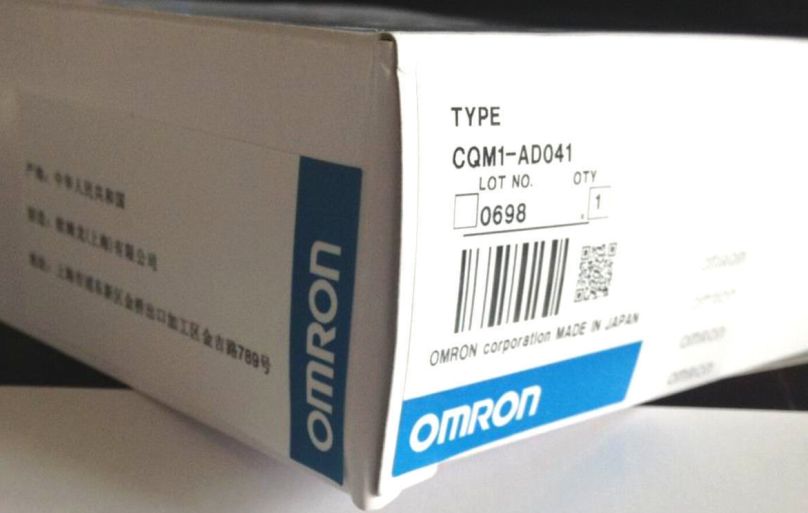

ПЛК CQM1-AD041

Описание модуля CQM1-AD041

CQM1-AD041 — это аналоговый входной модуль от компании Omron, предназначенный для использования в компактных программируемых логических контроллерах (ПЛК) серии CQM1. Этот модуль позволяет преобразовывать аналоговые сигналы (напряжение или ток) в цифровые значения для обработки в ПЛК.

Технические характеристики

| Параметр | Значение |
|----------|----------|
| Тип модуля | Аналоговый входной |
| Количество каналов | 4 |
| Разрешение | 12 бит (4096 точек) |
| Диапазон входных сигналов |
| - Напряжение | 0–5 В, 1–5 В, 0–10 В, –10–+10 В |
| - Ток | 0–20 мА, 4–20 мА |
| Точность | ±0.2% от полной шкалы (при 25°C) |
| Максимальная частота преобразования | 10 мс/канал |
| Изоляция | Гальваническая развязка между входами и ПЛК |
| Питание | От шины ПЛК (5 В) |
| Подключение | Винтовые клеммы |
| Рабочая температура | 0–55°C |
| Относительная влажность | 10–90% (без конденсации) |
| Совместимые ПЛК | CQM1, CPM1, CPM2A (с ограничениями) |

Парт-номера и совместимые модели

• Основной парт-номер: CQM1-AD041
• Альтернативные/заменяемые модели:
  • CQM1-AD042 (с дополнительными функциями)
  • C200H-AD003 (для других серий, требует проверки совместимости)
• Совместимые ПЛК:
  • CQM1H (расширенная серия)
  • CPM1/CPM1A (в некоторых конфигурациях)
  • CPM2A (с ограничениями по функционалу)

Примечания

• Для корректной работы требуется правильная конфигурация в среде программирования (CX-Programmer или Sysmac Studio).
• Перед подключением проверьте диапазон входного сигнала (перемычки или софтверные настройки).
