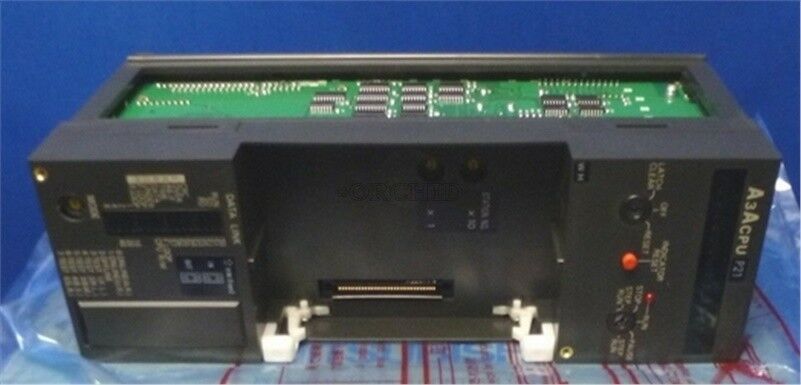

ПЛК Mitsubishi A3ACPUP21

Описание Mitsubishi A3ACPUP21 (ПЛК)

Mitsubishi A3ACPUP21 – это центральный процессорный модуль (CPU) для программируемых логических контроллеров (ПЛК) серии Melsec A3A от компании Mitsubishi Electric. Этот модуль предназначен для управления промышленными процессами и используется в автоматизированных системах управления.

Основные технические характеристики

| Параметр | Значение | |----------------------------|--------------| | Тип процессора | 32-битный RISC | | Объем памяти (программа) | 60 Кбайт | | Объем памяти (данные) | 30 Кбайт | | Количество шагов программы | До 60 000 | | Тип программирования | Ladder, STL, SFC | | Встроенные интерфейсы | RS-232, RS-422/485 | | Количество цифровых входов/выходов | Зависит от расширения (до 2048 I/O) | | Аналоговые модули | Подключаются через расширительные блоки | | Рабочая температура | 0°C – 55°C | | Питание | 24 В DC (5 В для внутренней логики) | | Время выполнения команды | ~0.1 мкс (базовая инструкция) | | Защита программы | Парольная защита | | Совместимые языки | MELSEC, GX Works, GX Developer |

Совместимые модули и парт-номера

1. Совместимые модели ПЛК (Melsec A3A Series)

• A3ACPUP21 (базовая модель)
• A3ACPUP21-S3 (модификация с расширенной памятью)
• A3ACPUP21-R4 (с дополнительными сетевыми интерфейсами)

2. Расширительные модули

• A3AIOU (модуль цифровых входов/выходов)
• A3AAD (аналоговый вход)
• A3ADA (аналоговый выход)
• A3ACPUP21-EP (расширительный процессорный модуль)

3. Программное обеспечение

• GX Developer (устаревшая версия)
• GX Works2 / GX Works3 (современные аналоги)

Примечания по совместимости

• Модуль A3ACPUP21 совместим с Melsec A3A, но не поддерживает прямое подключение к современным сетям (Ethernet/IP, CC-Link IE).
• Для интеграции в новые системы может потребоваться конвертер AJ71E71 (Ethernet-интерфейс).
• Устаревшие модели могут заменяться на Q/L-Series с переходными модулями.

Если нужны дополнительные данные по конкретным модулям или ПО – уточняйте!
