ПЛК Mitsubishi FX1N-2AD-BD

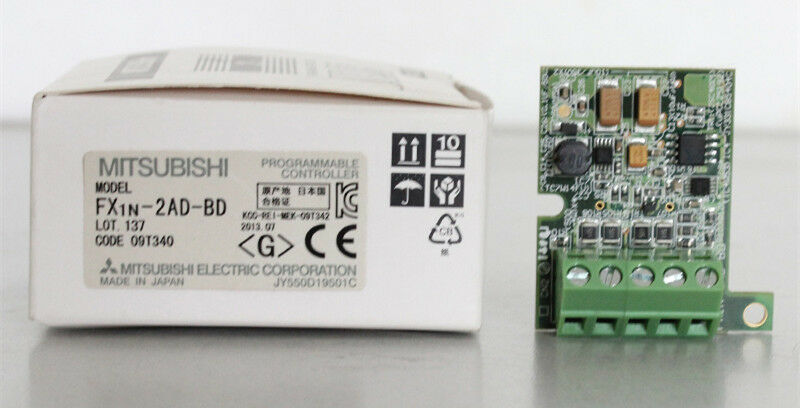

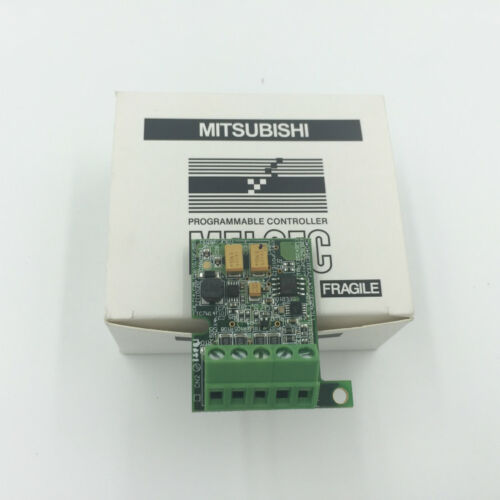

Описание модуля Mitsubishi FX1N-2AD-BD

FX1N-2AD-BD – это аналоговый входной модуль для ПЛК серии Mitsubishi FX1N, предназначенный для преобразования аналоговых сигналов в цифровые. Модуль подключается непосредственно к базовому блоку FX1N через разъем расширения и поддерживает два аналоговых входа.

Технические характеристики

| Параметр | Значение | |-----------------------------|-------------| | Количество каналов | 2 (неизолированных) | | Тип входного сигнала | Напряжение (0–10 В) / Ток (4–20 мА) | | Разрешение | 8 бит (256 шагов) | | Погрешность преобразования | ±1% (полной шкалы) | | Скорость преобразования | ~2,5 мс на канал | | Питание | От базового блока FX1N (5 В DC) | | Совместимость | Только с ПЛК FX1N | | Габариты (Ш×В×Г) | 43 × 90 × 87 мм | | Вес | ~0,2 кг |

Поддерживаемые сигналы

• Напряжение: 0–10 В (входное сопротивление: 200 кОм)
• Ток: 4–20 мА (входное сопротивление: 250 Ом)

⚠️ Примечание:

• Модуль не поддерживает отрицательные напряжения и сигналы 0–20 мА.
• Для работы с другими диапазонами требуется дополнительная калибровка или внешние преобразователи.

Парт-номера и совместимые модели

• FX1N-2AD-BD – основной номер модуля.
• FX1N-2DA-BD – аналоговый выходной модуль (совместим с тем же базовым блоком).

Совместимые ПЛК:

• FX1N (все модификации, например, FX1N-14MR, FX1N-24MT и др.).
• Не совместим с FX2N, FX3U, FX5U (для них используются другие модули, например, FX2N-2AD или FX3U-4AD).

Подключение и настройка

• Модуль подключается через разъем расширения на корпусе FX1N.
• Настройка осуществляется через инструкции TO/FROM в программе ПЛК.

Если требуется более высокое разрешение или дополнительные каналы, рекомендуется рассмотреть FX2N-4AD (4 канала, 12 бит) или FX3U-4AD (совместим с FX3U).
