ПЛК Mitsubishi FX2N-64MT-001

Описание Mitsubishi FX2N-64MT-001

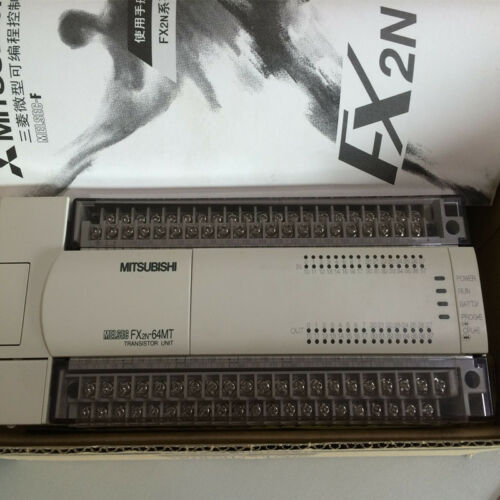

Mitsubishi FX2N-64MT-001 – это компактный программируемый логический контроллер (ПЛК) серии FX2N с 64 встроенными входами/выходами (36 входов, 28 транзисторных выходов). Модель оснащена транзисторными выходами (тип NPN, сток), что делает ее подходящей для управления различными устройствами, включая сервоприводы, частотные преобразователи и другие промышленные системы.

ПЛК поддерживает расширение за счет модулей ввода-вывода и специальных блоков (аналоговых, коммуникационных и т. д.), что позволяет адаптировать его под различные задачи автоматизации.

Технические характеристики

| Параметр | Значение | |------------------------------|--------------| | Тип ПЛК | FX2N-64MT-001 (компактный, со встроенными I/O) | | Количество входов | 36 (24V DC, встроенные) | | Количество выходов | 28 (транзисторные, NPN, 0.5A) | | Напряжение питания | 24V DC (100-240V AC/DC для внешнего источника) | | Потребляемая мощность | ~30 Вт | | Программная память | 8K шагов (встроенная EEPROM) | | Тип процессора | 16-разрядный RISC | | Скорость обработки | 0.08 мкс/команду (базовые операции) | | Таймеры/счетчики | 256 таймеров, 235 счетчиков | | Поддерживаемые языки | LAD (LD), FBD, STL, SFC (в GX Developer/GX Works) | | Коммуникационные порты | RS-422 (программирование), RS-485 (опционально) | | Расширение | До 256 I/O (с модулями FX2N-***) | | Рабочая температура | -10°C ~ +55°C | | Степень защиты | IP20 |

Парт-номера и совместимые модели

Основные парт-номера:

• FX2N-64MT-001 – базовая модель (24V DC питание, транзисторные выходы).
• FX2N-64MR-001 – та же конфигурация, но с релейными выходами.
• FX2N-64MS-001 – с симисторными выходами (для управления AC-нагрузками).

Совместимые модули расширения:

• Модули ввода/вывода:
  • FX2N-8EX (8 цифровых входов)
  • FX2N-8EYR (8 релейных выходов)
  • FX2N-16EX (16 входов)
  • FX2N-16EYT (16 транзисторных выходов)
• Аналоговые модули:
  • FX2N-4AD (4 аналоговых входа)
  • FX2N-2DA (2 аналоговых выхода)
• Коммуникационные модули:
  • FX2N-232-BD (RS-232)
  • FX2N-485-BD (RS-485)
  • FX2N-16CCL-M (CC-Link)
• Специальные модули:
  • FX2N-1PG (позиционирование)
  • FX2N-10GM (управление сервоприводами)

Совместимые модели ПЛК (из одной линейки):

• FX1N, FX3G, FX3U (частично совместимы по модулям и ПО, но требуют адаптации программ).

Применение

ПЛК FX2N-64MT-001 используется в:

• Управлении конвейерами, станками, упаковочными машинами.
• Автоматизации HVAC, водоснабжения, производственных линий.
• Системах с высокоскоростными выходами (импульсные сигналы, ШИМ).

Программирование осуществляется через GX Developer или GX Works2 (новые версии).
